簡要說明

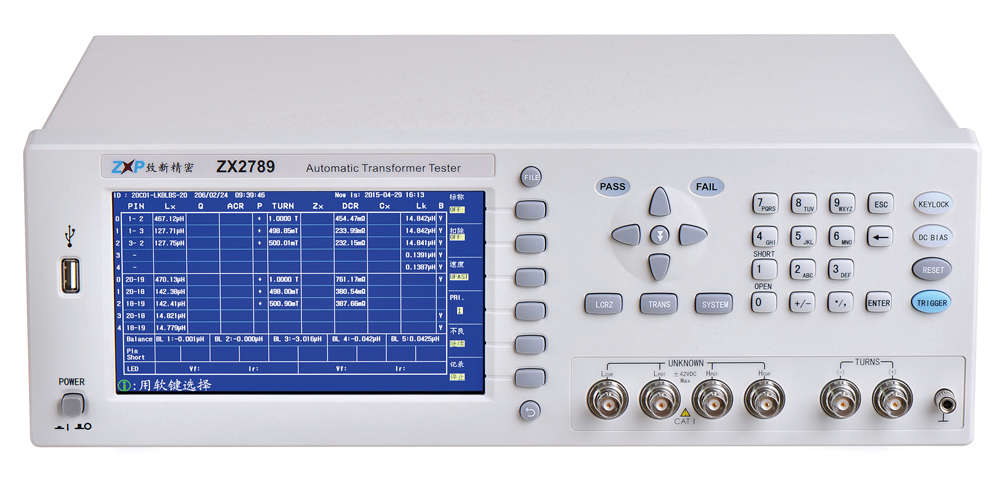

ZX2789系列變壓器綜合測試儀是致新精密人本著“為客戶提供更精密、更高效、更易用的測試解決方案”的理念，新推出的新一代變壓器綜合測試儀。該系列測試儀是在變壓器測試行業具有十多年研發、銷售及服務經驗的項目團隊新智慧結晶。在滿足高穩定性的要求上，達到更快的測量速度，將再一次推動整個變壓器測試行業的進步。
該系列儀器使用800×480分辨率的7寸真彩液晶屏，實現所有參數整屏顯示。多種操作界面可供選擇，以適應不同用戶的喜好。 變壓器掃描盒20Pin到192Pin可選，以滿足各種不同變壓器測試的需求。
主要性能特點
夾具型號 | P1～P10間距 | P11～P20間距 | PQ間距 |
ZX27Y-FIX250250 A/B/C | 2.5mm | 2.5mm |
|
ZX27Y-FIX300300 A/B/C | 3.0mm | 3.0mm |
|
ZX27Y-FIX275350 A/B/C | 2.75mm | 3.5mm |
|
ZX27Y-FIX325325 A/B/C | 3.25mm | 3.25mm |
|
ZX27Y-FIX350275 A/B/C | 3.5mm | 2.75mm |
|
ZX27Y-FIX350350 A/B/C | 3.5mm | 3.5mm |
|
ZX27Y-FIX375375 A/B/C | 3.75mm | 3.75mm |
|
ZX27Y-FIX380380PQ26A | 3.8mm | 3.8mm | 7.5mm |
ZX27Y-FIX400400 A/B/C | 4.0mm | 4.0mm |
|
ZX27Y-FIX450450 A/B/C | 4.5mm | 4.5mm |
|
ZX27Y-FIX500500 A/B/C | 5.0mm | 5.0mm |
|
ZX27Y-FIX500500PQ32A | 5.0mm | 5.0mm | 7.5mm |
ZX27Y-FIX750500 A/B/C | 7.5mm | 7.5mm |
|
… |
|
|
|
1. 型號尺寸眾多，恕不一一列舉，用戶可根據以上尺寸的命名規則來電 咨詢、定制。 | |||
組建信息化測試系統
●0.05%基本測量精度
●與國際品牌廠家測試數據可比性高比如Keysight、WK
●鍵盤鎖定功能，掉電數據保護功能
●開路、短路、負載和偏差扣除校正功能
●PASS/FAIL LED顯示，音量組合控制
●儀器支持雙操作系統（可供選擇）及簡體中文、英文操作語言，多種顯示風格。
●支持U盤升級，向用戶提供最新操作體驗。
●可選配ZX27Y09：±100mA內置偏置電流源。
●可選配ZX27Y10：內置0～1A恒流源。
ZX2789-20P/24P系列變壓器綜合測試儀
●最多可編程20/24引腳變壓器
●ZX2789 -20P/24P：20Hz～200kHz，分辨率1mHz
●ZX2789A-20P/24P：20Hz～300kHz，分辨率1mHz
●ZX2789B-20P/24P：20Hz～500kHz，分辨率1mHz
●ZX2789C-20P/24P：20Hz～1MHz，分辨率1mHz
●還可選擇帶LCR功能的X型號
●還可選擇列表型操作界面

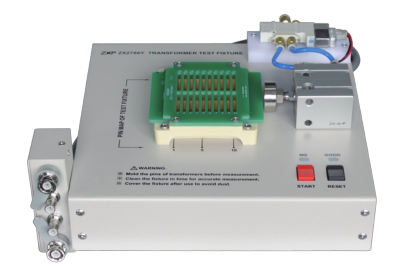

標配掃描盒型號：ZX2786Y-20P/24P
●A型自動，M型手動可選
●四端測試方式，優化的矩陣結構
●彈片接觸性能好、壽命長
●分布電容低，測試效果好
●可定制各種測試夾具或轉接板
測量精度
CBB電容器行業評估儀器測量精度最經典的方法就是看這臺儀器 在100kHz頻率測量的損耗值與4980A測出的損耗值是否能對的上， 我們的帶電橋功能的ZX2789X系列儀器在國內某超大型薄膜電容器生產廠家使用，被該公司計量室的測試工程師評為：“除了Keysight， DB，用過的第三好的儀器”。
我們也測量一組數據與4980A對比。容量從1nF～2.2μF不等，發現 其損耗值與4980A基本一樣，相差最大就萬分之三。
測試速度
右圖是這幾種儀器花同樣的時間，測試經典的20Pin的網絡變壓器所能測到的數量，我們可以直觀的看到這幾種儀器在測試速度上面的 區別。
在人工成本越來越高的今天，儀器的測試速度的提升可以相對大 大降低工廠的成本。為了提升測試速度，我們采用了全新的MCU和全 新的高速采樣技術，從而在滿足高穩定性的要求上，達到極致的測量 速度，即使在較低的100Hz頻率，也能達到很高的測試速度。綜合測 試儀的測試速度不能簡單的用采樣時間是多少毫秒來衡量，我們也對 市場上經典的的變壓器綜合測試儀進行了綜合測試實測速度PK。
測量穩定性
測試速度快了，還必須保證測量數據的穩定性，左圖是兩種不同的 機型，大家都用各自的最快測試速度，掃描測試同一個網絡變壓器同一 個繞組的漏感15次的測量數據分布圖，我們可以看到，ZX2789的測量數 據的一致性要略好一些。
多種文件功能
●鑒于大多數用戶對電腦的操作相當熟練，為了提高資料的編輯效 率，我們?yōu)榭蛻糸_(kāi)發了變壓器資料編輯軟件
●利用該軟件，客戶可直接在電腦上快速地編輯變壓器資料，編輯好 后，可直接保存到U盤中，或直接通過網絡接口或USB接口將資料發送 到儀器中直接調用。
●儀器支持將測試設置條件文件保存到優盤
●支持測量結果保存到優盤
●U盤可支持格式FAT16、FAT32文件系統
●內部支持100組設置文件
●20Pin的測試設置文件與市場上主流的*2819XB，ZX2786等綜合測試 儀兼容，省去用戶更新?lián)Q代重新設置測試文件之麻煩。
●支持文件搜索功能
豐富的接口
●RS232C：標準串行通訊接口，支持多種波特率
●USB DEVICE：符合標準USBTMC協議
●GPIB：通用GPIB接口，SCPI指令
●LAN：符合LXI標準，快速實現聯網
●EXT.TRIG：BNC接口，可接腳踏開關，實現外部觸發功能。
●HANDLER：用于自動化機械控制，可輸出PASS，FAIL，各種檔位 信號，接受外部觸發信號，可以選擇上下沿（↑或↓）進行觸發。
●SCANNER：用于連接變壓器掃描盒
可以通過USB、GPIB等接口連接電腦，更可以用LAN接口組 建一臺電腦管理多臺測試儀器的信息化測試系統。
針對客戶需要對變壓器測試儀掃描結果進行統計分析及測試過 程監控的需求，我們?yōu)榭蛻糸_(kāi)發了”變壓器數據采集系統”，界面 如右圖所示：
該系統為客戶提供如下功能：
● 將變壓器測試數據及判別結果直接上傳到軟件上，直觀地顯示 給客戶
● 測試結果的顯示格式帶單位顯示格式和科學計數法兩種格 式可選
● 該批產品掃描完畢，用戶直接點擊”計算合格率”按鈕，就可 以統計出產品合格率。
● 保存到EXCEL中的數據排列格式與測試儀器掃描界面的數據排 列格式一致，便于客戶快速分析和統計數據。
